外墙用真空绝热板，屋面用玻璃棉、真空绝热板——全球最大超低能耗体育建筑的技术措施

项目介绍

五棵松冰上运动中心位于北京市海淀区五棵松桥东北角，东临西翠路，南邻复兴路。作为2022年冬季奥运会冰球比赛的热身馆及训练馆，本项目内含一块标准的的比赛冰球场，一块标准训练场，除此之外还包括比赛配套服务、体育文化互动体验等功能。示范面积为39141.31㎡，地上2层，地下2层，地下为框架剪力墙结构，地上为钢桁架结构。

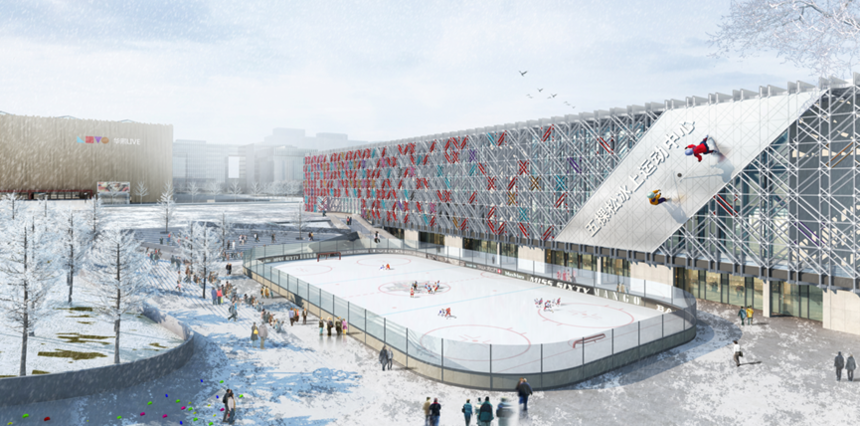

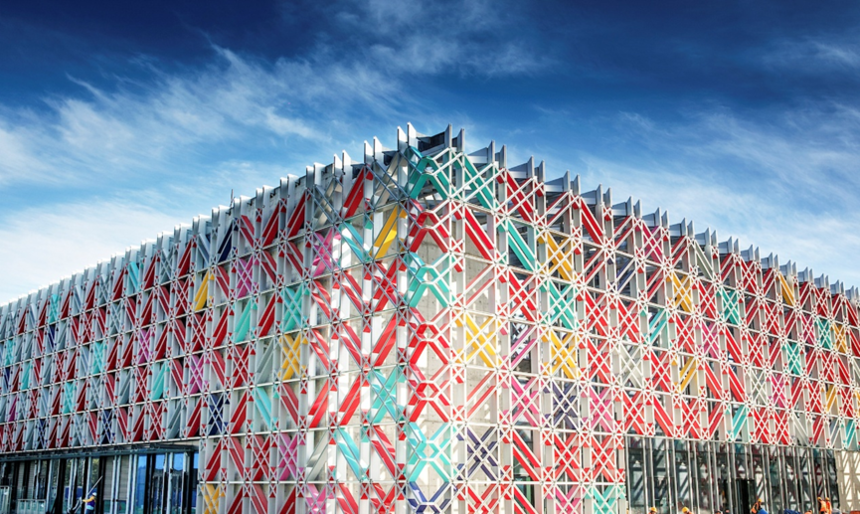

项目效果图

该项目是2018年第一批专家审批通过的北京市超低能耗建筑示范项目，并于2022年4月21日通过现场验收。本项目是世界首个大型被动式超低能耗体育建筑，项目同时获得了绿色建筑三星设计标识。

主要技术

该项目采用大量创新的特殊节点设计，如直立锁边屋面保温和气密性设计、清水混凝土建筑保温节点设计、非透明玻璃幕墙保温设计等，首次大面积采用传热系数低于1.0的高性能玻璃幕墙；并采用磁悬浮冷水机组，STP真空绝热保温板替代传统保温材料，二氧化碳制冰机组替代传统氟利昂制冰机组，冰场采用溶液除湿机组替代传统的电热转轮除湿等创新技术。

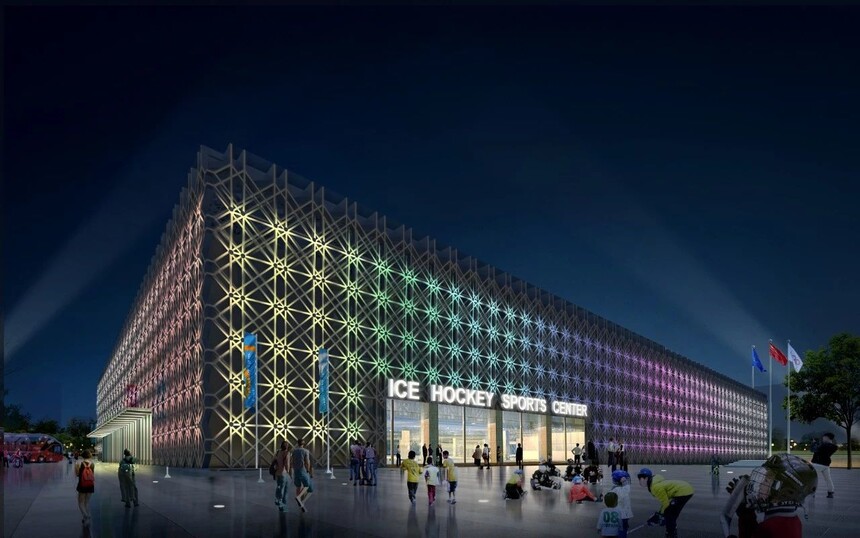

冰上运动中心外立面夜景效果图

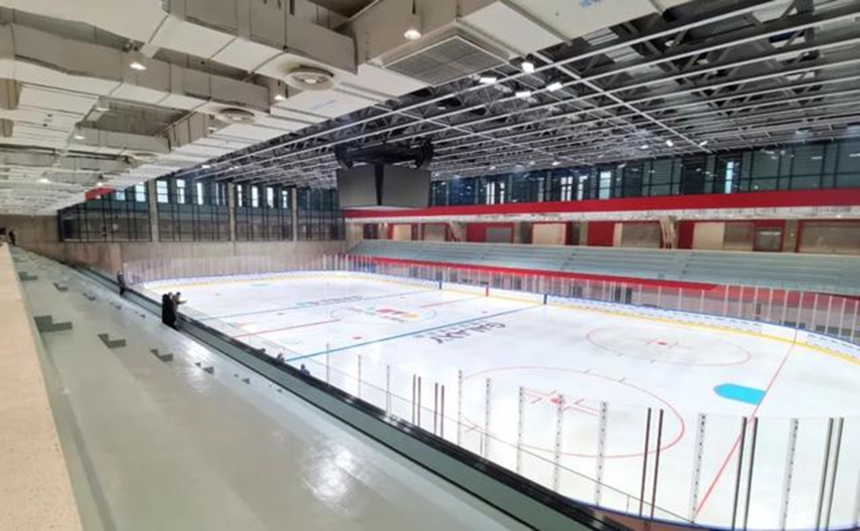

本项目通过被动式建筑优化设计，控制体形系数仅为0.1，平均窗墙比为0.56，并在建筑立面设置遮阳格栅，有效减小夏季太阳辐射得热；建筑内部多为开敞空间，立面增加开窗面积，室内通风效果良好；通过透光幕墙、下沉广场的方式有效改善地上及地下主要功能房间的自然采光效果。

被动门与高性能幕墙与断热桥措施

智能液晶超透调光膜

夏季空调冷源采用水冷磁悬浮变频离心冷水机组，冬季采暖热源为市政热力，室内采用定风量全空气系统设置转轮式全热回收，新风机组采用板翅式全热回收，输配系统采用高性能变频风机和水泵。采用溶液除湿替代传统转轮除湿。

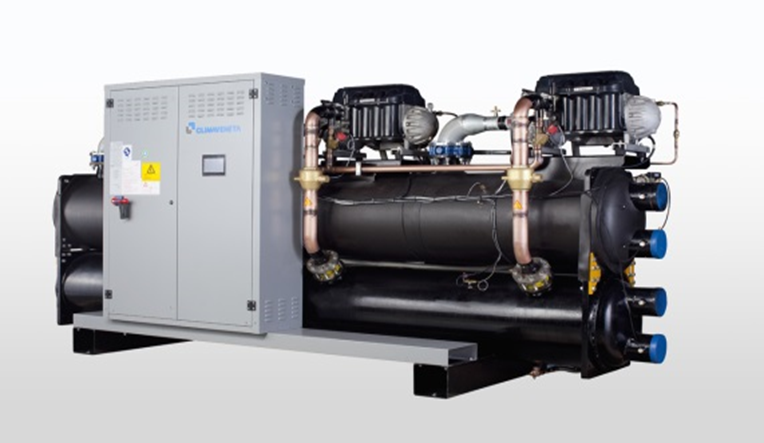

水冷磁悬浮变频离心冷水机组

本项目制冰冷源机组采用最环保的二氧化碳作为制冷剂，机组在制冰的同时，可高效回收制冰机组的余热（可以直接制取60~65℃的热水）用于供热，余热回收效率≥75%。系统由CO2跨临界循环机组、气体冷却器、桶泵、制冷盘管等部分组成。CO2跨临界直冷制冰热回收利用率高；冰面温度更均衡；对大气层没有伤害性。

项目整体使用LED照明灯具，严格控制照明功率密度，功率密度均达到国家有关标准规定的目标值，并采用智能照明系统统一管理。

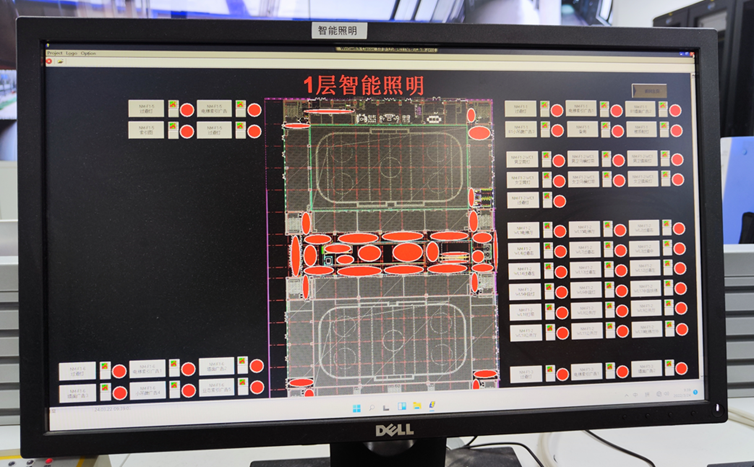

智能照明系统

体育场馆屋顶面积较大，屋面也比较平整，比较适合采用光伏发电技术，屋面安装620kWp的光伏发电板。项目设置能源计量与监测系统。

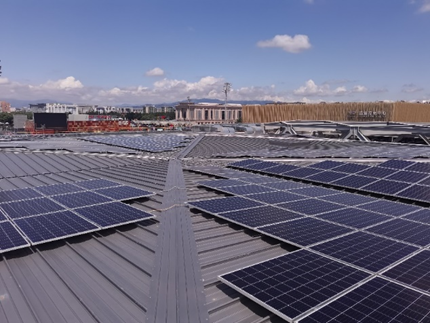

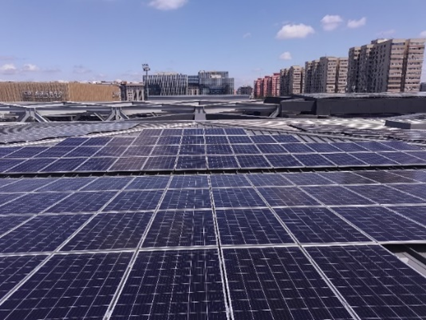

屋面光伏发电板

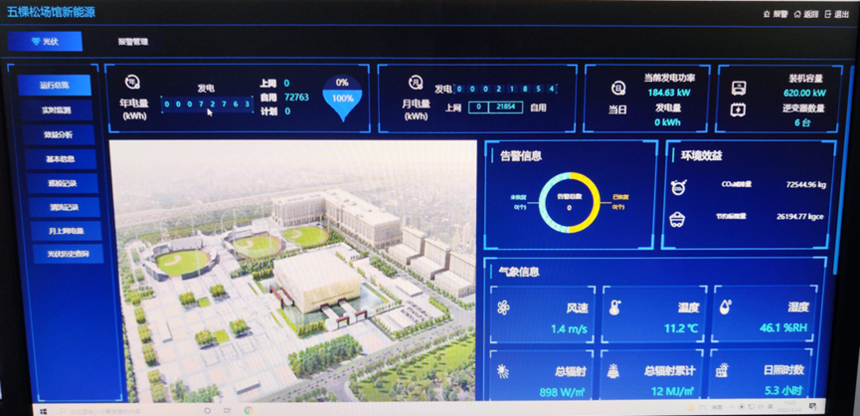

光伏发电管理系统

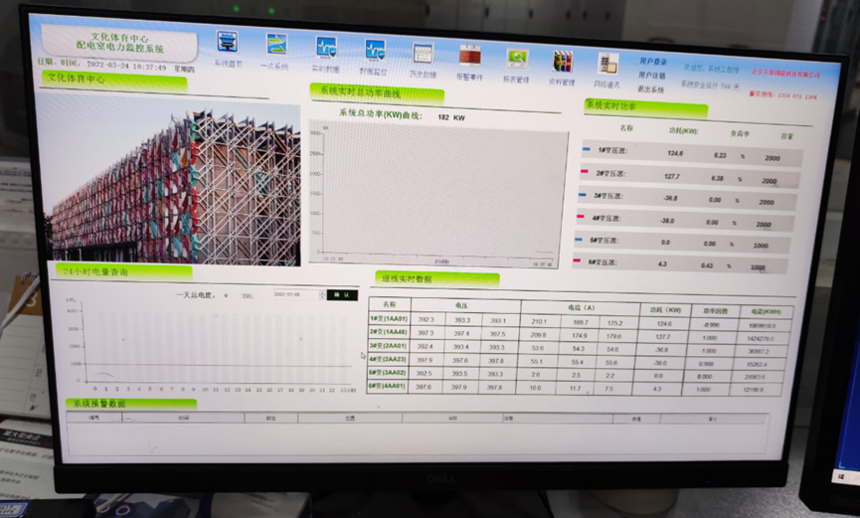

能源监测管理系统
